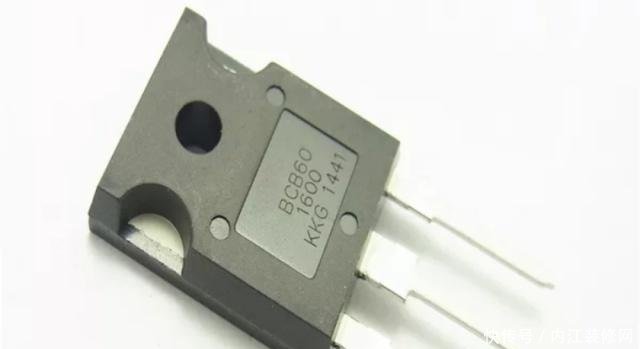

在电力电子和工业自动化领域，晶闸管（SCR）被称为“半控型功率开关之王”。从工厂大型电机启动器、高压直流输电装置，到中频感应加热炉、直流调速系统，晶闸管承载着大电流的通断和精确的功率调节重任。一旦这颗核心元件发生故障，生产线就可能瘫痪，甚至引发设备连锁损坏。如何判断晶闸管的好坏，是每一名电子维修人员、工业质检从业者和电力电子爱好者必须掌握的核心技能。本文将聚焦工业场景需求，从基础的万用表检测到专业仪器批量测试，全面剖析晶闸管的检测方法、行业标准和实操避坑要点，帮助不同基础的读者快速掌握测量晶闸管好坏的实用技巧。

二、晶闸管检测前置准备（工业场景适配版）

1. 晶闸管检测核心工具介绍（基础款+专业款）

基础款——新手入门必备（适配工业维修学徒、设备巡检员）：

• 指针式或数字万用表：首选数字万用表（如Fluke 15B+/17B+、优利德UT61E），具备电阻档（R×1Ω、R×10Ω、R×100Ω、R×1kΩ档）和二极管测试档。工业现场建议优先使用指针式万用表的R×1Ω档检测小功率晶闸管，因其输出电流更大，触发可靠性更高；大功率晶闸管建议使用数字万用表测量PN结正反向电阻，检测结果更直观。

• 镊子或短路线：用于手动短接门极（G）与阳极（A），模拟触发信号。

• 绝缘手套和放电棒：工业晶闸管工作电压通常高达几百伏甚至数千伏，检测前必须确保已断电并充分放电。

专业款——适配工业批量/高精度检测场景：

• 晶闸管综合参数测试仪：适用于晶闸管生产检测线、大型设备维修车间。可测试晶闸管的断态重复峰值电压（VDRM）、反向重复峰值电压（VRRM）、门极触发电压（VGT）和门极触发电流（IGT）等多项静态参数-。测试原理及方法依据GB/T 15291-94《半导体器件 第六部分 晶闸管》-。

• 大功率晶闸管特性测试平台：适配机车变流装置、高压直流输电等场景，可考核不同触发角下晶闸管的导通电流，测试通态峰值电流可达6000A、峰值电压达4000V-。

• 示波器+脉冲发生器：用于测量晶闸管的动态参数，如导通/关断时间、断态电压临界上升率（dv/dt）等-。

• 热阻测试系统：通过测量结温和功率损耗计算热阻值，评估晶闸管散热性能，防止过热导致器件失效-。

2. 工业晶闸管检测安全注意事项（重中之重）

⚠️ 注意事项一：断电+放电是铁律。 工业晶闸管多用于强电电路，检测前必须切断主回路电源和控制回路电源，并使用放电棒对主回路电容和滤波电容充分放电，确认无残余电压后方可操作。大功率晶闸管的散热器也可能带电，切勿触碰。

⚠️ 注意事项二：正确识别工具量程和档位。 使用万用表测量PN结时，数字表选择二极管档，指针表选择R×100Ω或R×1kΩ档，切勿使用R×10kΩ高压档（内部电池电压高达9V以上），以免损坏晶闸管的门极。

⚠️ 注意事项三：检测前清洁引脚和散热器接触面。 工业晶闸管长期暴露在粉尘、油污环境中，引脚氧化或散热器积灰会影响检测准确性。检测前应用无水酒精清洁引脚，确保接触良好。

⚠️ 注意事项四：静电防护不可忽视。 晶闸管门极为敏感控制极，操作时应佩戴防静电手环，避免静电击穿门极。

⚠️ 注意事项五：水冷散热器的晶闸管需特殊防护。 水冷散热器的晶闸管在拆卸检测前，应先关闭冷却水路并排空余水，防止漏水造成短路-。

3. 晶闸管基础认知（适配工业精准检测）

晶闸管是一种半控型功率半导体器件，其核心特性是“可控导通、条件关断”：当阳极（A）电压高于阴极（K）且门极（G）获得正向触发信号时，晶闸管导通；一旦导通，门极即失去控制作用，只有阳极电流降至维持电流（IH）以下或施加反向电压才能关断-。

工业领域常见晶闸管类型：

• 普通晶闸管（SCR） ：适用于可控整流、交流调压、电机软启动等低频场景-。

• 双向晶闸管（TRIAC） ：相当于两个反向并联的SCR，可控制交流正负半周，广泛用于交流调光、调温等家电和工业控制领域。

• 快速晶闸管：适用于中高频感应加热装置，如中频电源的逆变部分-。

• 光控晶闸管（LTT） ：通过光信号触发导通，用于高压直流输电换流阀等高压隔离场景-。

• 门极可关断晶闸管（GTO） ：可通过门极负脉冲关断，但驱动电路较复杂。

检测时需关注的核心参数： 正向/反向阻断电压、门极触发电压（VGT，通常1-3V）、门极触发电流（IGT，通常几毫安到几百毫安）、维持电流（IH）-。

三、核心检测方法（分层实操，从新手到专业）

1. 晶闸管基础检测法——目视+电阻初筛（工业维修新手快速初筛）

第一步：目视检查（工业现场特别适用）
将晶闸管从电路中拆下（至少断开一极），在充足光线下观察：

• 管壳是否有裂纹、烧焦痕迹或鼓包变形？

• 引脚是否有明显断裂、氧化发黑？

• 陶瓷外壳是否有破裂或漏气痕迹？（大功率晶闸管常见）

• 若水冷散热器配合使用，检查散热器台面是否平整、是否有下陷或烧蚀痕迹-。

第二步：PN结简易电阻检测（工业巡检现场可用）
无需复杂工具，用万用表电阻档（R×100Ω或R×1kΩ档）快速判断：

• 测量门极（G）与阴极（K）之间的正反向电阻：正向（黑表笔接G、红表笔接K）应有几十到几百欧姆（小功率SCR约为20-200Ω）；反向（表笔对调）阻值应远大于正向，约为几千欧姆至无穷大-。若正反向阻值均为0或均无穷大，说明门极PN结击穿或开路。

• 测量阳极（A）与阴极（K）之间的阻值：无论表笔如何接，均应接近无穷大（兆欧级以上）。若测出小阻值或导通，说明阳极与阴极间已击穿短路-。

工业维修小贴士： 若晶闸管尚未从电路板上拆下，在路测量时可能受并联元件影响，读数不准，建议拆下后再测。对于晶闸管模块（集成多个晶闸管芯），需按照数据手册引脚图逐个测量内部管芯。

2. 万用表检测晶闸管方法（工业新手重点掌握）

这是绝大多数工业维修现场最常用的方法，也是新手必须熟练掌握的核心技能。

模块一：管脚极性判别（不知引脚定义时）

使用指针式万用表R×100Ω或R×1kΩ档：

1. 依次测量任意两个引脚之间的正反向电阻，若测得某引脚与其他两引脚之间的正反向电阻均为无穷大，则此引脚为阳极（A）-。

2. 找到阳极后，测量剩余两脚之间的电阻：黑表笔接G极、红表笔接K极时电阻呈低阻值（数十至数百欧姆），对调表笔呈高阻值，则可判定G（门极）和K（阴极）-。

模块二：触发导通能力检测（判断能否正常工作）

① 小功率晶闸管（工作电流5A以下） ——万用表R×1Ω档直接测：

• 黑表笔接阳极（A），红表笔接阴极（K），此时万用表显示阻值为无穷大（未导通状态）-。

• 用镊子或导线将阳极（A）与门极（G）短接一下（给门极加上正向触发脉冲），然后断开短接。此时若万用表指针大幅度右偏至低阻值（几欧至十几欧），且断开短接后阻值仍维持低阻状态，说明晶闸管已被触发导通且维持导通状态，判定触发能力良好-。

• 若要关断，需断开阳极供电（将黑表笔从A极断开）。

② 大功率晶闸管（5A以上） ：

• 万用表R×1Ω档输出电流有限（通常仅1.5V/几十毫安），可能无法可靠触发大功率SCR。若万用表测试不导通，不代表元件损坏，可能是触发电流不足。

• 应采用专用触发电路（如6V或12V电池串联限流电阻）进行检测。通常的简易测试方法：用3-6V直流电源正极接阳极、负极经指示灯（或小灯泡）接阴极，门极经限流电阻（100-500Ω）接至电源正极（触发），观察指示灯是否点亮并保持。

模块三：门极开路/短路/击穿检测

• 测量G-K间的电阻值：若无穷大，说明门极开路；若为0或极小（＜5Ω），说明门极短路或击穿-。

• 测量A-K间的电阻值：若为0或极小，说明晶闸管已永久性击穿。

工业场景实用技巧： 在电机软启动器、直流调速器等设备维修中，常常需要批量判断多个晶闸管模块的好坏。建议在设备断电状态下，先用万用表电阻档快速筛查A-K间有无短路（这种故障最直观），再逐一对门极进行触发测试，大幅提高排查效率。

3. 工业专业仪器检测晶闸管方法（进阶精准检测）

对于大型工业设备检修、生产流水线质检和晶闸管采购验收，万用表的简单测量远不足以全面评估器件性能，必须借助专业仪器进行精确检测。

（1）晶闸管综合参数测试仪检测（批量/高精度场景）
以国内常见的半导体参数测试系统（如NIBJ-2948A型）为例，检测流程如下：

• 静态参数测试：依据GB/T 15291-2015国标要求，测量VDRM（断态重复峰值电压）、VRRM（反向重复峰值电压）、IDRM（断态重复峰值漏电流）、IRRM（反向重复峰值漏电流）、VGT（门极触发电压）、IGT（门极触发电流）-。

• 判断标准：VGT通常在1-3V范围，IGT在几毫安至数百毫安之间。若实测触发电压/电流远大于规格书典型值，说明晶闸管性能劣化；若漏电流（IDRM/IRRM）超过额定值，说明阻断能力下降，应予以更换。

• 操作要点：测试前需将晶闸管固定在专用夹具上，确保接触良好，并确认测试环境温度符合标准要求（通常25℃±5℃）。

（2）示波器+脉冲发生器检测动态参数（适配变频器、中频电源维修）

• 导通/关断时间测试：脉冲发生器产生门极触发脉冲，示波器同时监测A-K电压波形和门极波形，测量从触发信号出现到阳极电压下降至通态压降的时间（即开通时间，ton）。

• 断态电压临界上升率（dv/dt）测试：在晶闸管两端施加斜升电压脉冲，用示波器观察器件何时误触发导通，测出临界dv/dt值。对于中频电源逆变晶闸管，此项参数尤为关键-。

• 动态特性异常判断：若开通时间远大于规格值，或dv/dt耐受能力明显下降，说明器件已老化或受损。

（3）热阻测试系统（适配大功率晶闸管散热性能评估）

• 使用瞬态热阻测试仪或红外热成像仪，在晶闸管额定功率运行条件下测量壳温与结温，计算结壳热阻（Rth(j-c)）-。

• 大功率晶闸管必须配备有效散热器（风冷或水冷），且散热器与晶闸管之间应涂敷导热硅脂-。

• 判断依据：若实测热阻远超规格值，说明晶闸管内部芯片与外壳的热连接不良（可能因安装不当或老化导致），存在过热失效风险。

工业在线检测前沿技术： 对于Facts（灵活交流输电）装置中串联的多个晶闸管，可采用基于真空开关高压隔离技术的快速在线检测方法——通过检测晶闸管并联均压电阻两端的电压变化，快速判断串联晶闸管是否发生故障-。

四、补充模块（行业实战经验）

1. 工业领域不同类型晶闸管检测重点

2. 工业晶闸管检测常见误区（避坑指南）

❌ 误区一：万用表测不导通就认定坏。 大功率晶闸管的触发电流可能高达数百毫安，万用表R×1Ω档输出的触发能力有限，测不导通不等于损坏。应使用专用触发电路验证或参考数据手册的IGT值。

❌ 误区二：忽略散热器与晶闸管的接触质量。 大功率晶闸管损坏往往不是元件本身质量差，而是散热不良导致热击穿-。检测时若不检查散热器平整度和导热硅脂状态，即使换上新的晶闸管也会很快再次损坏-。

❌ 误区三：仅测通断不测耐压。 晶闸管A-K间短路是最严重的损坏形式，但还有一种“软故障”——漏电流过大导致阻断能力下降，用万用表测不出来，必须在额定电压下测试。这在高压直流输电等场景中是致命缺陷-。

❌ 误区四：不区分型号类型套用检测方法。 双向晶闸管的T1、T2电极不能直接套用单向SCR的A、K判别逻辑，否则会误判。

❌ 误区五：未考虑环境温度对检测结果的影响。 晶闸管是温度敏感器件，高温下漏电流会显著增大。若在高温环境下测量（如设备刚停机时），测出的漏电流偏大不一定代表元件损坏，应冷却至室温后再测。

❌ 误区六：水冷散热器晶闸管拆卸后未清理水路再安装。 水冷散热器台面积垢或水垢堵塞，会严重降低散热效率，导致晶闸管过热烧毁-。在更换晶闸管时应同步检查并清理水路。

3. 工业晶闸管失效典型案例（实操参考）

案例一：水泥厂主窑直流调速器停机后无法启动

故障现象： 水泥厂主窑传动设备正常停机（未断电）更换窑砖后，重新启动时发现直流调速器无法启动，设备无显示-。

检测过程： 维修人员到场后，首先进行目视检查，发现晶闸管模块外壳有明显烧焦痕迹，励磁板也有损坏迹象。断电后用万用表静态测量6只晶闸管的G-K间阻值（正常应为11-13Ω左右），发现其中2只晶闸管的A-K间阻值接近于0——已击穿短路。继续检查电源板，发现背面V800元件也已损坏-。

原因分析： 晶闸管击穿后形成永久性短路，导致换流失败，桥臂短路电流冲击损坏了驱动板和其他外围电路-。

解决方法： 更换全部损坏的晶闸管、励磁板及电源板相关元件，重新上电后设备恢复正常。

案例二：中频感应加热炉逆变晶闸管频繁烧毁

故障现象： 某锻造车间一台250kW并联型中频感应加热炉（型号KGPS-2.5/250），逆变部分快速晶闸管反复烧毁，更换后运行数天再次损坏-。

检测过程：

• 静态测量：拆下逆变部分晶闸管，万用表测A-K间阻值正常，G-K间PN结特性也基本正常。

• 动态测试：使用示波器监测晶闸管两端电压波形，发现断态电压上升率（dv/dt）远超出晶闸管承受范围，有误触发导通的尖峰干扰。

• 散热检查：水冷散热器台面出现轻微下陷，导热硅脂干涸。

原因分析： 水冷散热器台面不平整导致晶闸管与散热器接触不良，热量无法有效散发，晶闸管长期在高温下工作，热阻增大最终引发热击穿-。同时RC吸收回路中一只电容失效，无法抑制dv/dt尖峰。

解决方法： 更换RC吸收回路失效电容；对水冷散热器台面进行修复研磨，确保平整度；重新涂抹导热硅脂后安装新晶闸管；在水冷回路中添加水质处理剂，防止水垢堵塞。

五、结尾

1. 晶闸管检测核心（工业高效排查策略）

不同场景下测量晶闸管好坏的策略可归纳为三级排查法：

对于绝大多数维修现场，掌握前两级检测方法已能应对90%的故障排查需求。但对于高压直流输电、中频电源等对可靠性要求极高的场景，第三级精准评估必不可少。

2. 晶闸管检测价值延伸（工业维护与采购建议）

日常维护建议：

• 定期检查晶闸管散热系统：风冷散热器每半年清理积灰，水冷散热器每季度检查水路通畅性和台面平整度，及时更换失效散热器-。

• 在晶闸管两端并联的RC吸收回路应定期检查，电容老化失效是晶闸管过压击穿的常见诱因-。

• 大功率晶闸管安装时务必涂抹导热硅脂，且涂抹均匀、厚度适中（约0.1-0.2mm），过多或过少都会影响导热效果。

采购验收建议：

• 采购批量晶闸管时，建议使用综合参数测试仪按GB/T 15291-2015国标进行抽检，重点关注VGT、IGT是否与规格书一致，IDRM/IRRM是否在允许范围内-。

• 选择正规渠道采购，劣质晶闸管往往存在芯片内部杂质或晶格缺陷，在额定电压下就可能发生击穿-。
