放大器带宽（Bandwidth）通常定义为增益下降至低频段增益的-3dB（即最大值0.707倍）时所对应的频率范围，它是衡量放大器有效工作频段的核心性能指标-22。在高速信号处理、5G通信基站、医疗影像设备以及雷达系统中，放大器的带宽直接决定了整个系统的性能上限——带宽不足会导致高频信号严重衰减、脉冲边缘塌陷、数字通信误码率飙升-2。掌握如何测量放大器带宽好坏以及如何改变放大器带宽的检测与设计方法，不仅是电子工程师和维修人员的基本功，更是保障系统可靠运行的关键。本文将结合通信射频、测试仪器和医疗电子三大典型应用场景，从基础概念到专业设计方法，从万用表初筛到矢量网络分析仪精准测试，分层次详解放大器带宽检测与改变方法，帮助不同基础的读者快速掌握从诊断到优化的完整技术链条。
二、前置准备
（一）放大器带宽检测与设计的核心工具介绍（基础款+专业款）
基础款（新手必备，适配通信设备维修、仪器调试场景）：
数字万用表：选择具备电容测量功能的中档万用表（如Fluke 17B+或优利德UT61E），用于辅助判断反馈电容、耦合电容是否开路或短路，间接影响带宽判断，成本约300-800元。
函数/任意波形信号发生器：能够输出从10Hz到数MHz的正弦波和方波信号，带宽≥10MHz为宜（如普源DG822、Sigilent SDG1032X）。这是测量放大器频响的核心激励源，价格约1500-3000元-。
数字示波器：示波器的带宽至少应为待测放大器目标带宽的3-5倍（例如测100MHz放大器，示波器带宽需≥500MHz），否则示波器自身会成为测量瓶颈，造成虚假的带宽不足假象-63。入门级可选用100MHz带宽的四通道示波器（如普源DS1054Z），专业级需1GHz以上。
专业款（适配通信射频、医疗电子高精度检测场景）：
矢量网络分析仪（VNA） ：测量放大器S₂₁参数（正向传输系数）的最核心设备，可直接显示增益-频率响应曲线，支持宽频段自动扫频（从MHz到GHz）-62。推荐Keysight E5063A或R&S ZNB系列，价格数万至数十万元。
频谱分析仪+跟踪发生器：频谱分析仪配合内置跟踪发生器构成简易网络分析系统，适合射频放大器的带宽测量，分辨率带宽（RBW）设置需根据测试精度调整-。推荐R&S FPL1000或Keysight N9000B系列。
低频网络分析仪/频率特性测试仪（扫频仪） ：专门针对音频、视频及中低频放大器设计，可自动绘制幅频特性曲线，测量增益平坦度和带宽-。
50Ω阻抗匹配校准件：包括开路、短路、负载（Open-Short-Load）校准标准件，用于消除测试线缆和接头的系统误差，射频测试中不可或缺-62。
行业适配提示：通信设备研发企业应优先配置矢量网络分析仪和频谱分析仪，医疗器械检测机构需额外关注电磁兼容性测试设备，而电子维修门店可先用信号发生器+示波器方案快速评估带宽-58。
（二）放大器带宽检测安全注意事项（通信设备、医疗电子场景重点）
⚠️ 重中之重——安全永远第一！
断电放电与静电防护（通信基站/射频功放场景） ：大功率射频放大器（如通信基站功放）输出端可能存在数十伏高压，检测前务必确认电源已完全断开，用50Ω/5W电阻对输出端和电源滤波电容进行充分放电。同时，射频MOSFET和GaN器件对静电极其敏感，操作时必须佩戴防静电腕带，工作台需铺设防静电垫。
信号源功率控制——避免烧毁放大器：测试放大器带宽时，信号发生器的输出功率必须控制在放大器输入1dB压缩点以下（通常≤-20dBm）。切记不要将信号发生器直接连接到大功率功放输入端而不加衰减器——信号源0dBm输出进入高增益放大器可能导致输出功率远超负载承受能力，瞬间烧毁放大管！建议在信号源与放大器之间插入3dB或6dB固定衰减器作为保护-22。
仪器共地与隔离要求（医疗电子场景） ：医疗电子设备（如心电图机前置放大器、超声探头放大电路）通常采用浮地设计，检测时需使用隔离变压器供电，严禁将示波器探头地线夹直接接在“冷端”信号地上，否则会引入共模干扰甚至造成患者漏电风险。建议使用差分探头测量。
射频辐射防护（通信场景） ：测量射频放大器时，放大器输出端若未接入匹配负载或天线，会向外辐射大功率射频信号。检测应在屏蔽环境下进行（如屏蔽箱或屏蔽实验室），操作人员应避免近距离暴露。大功率功放（>1W）检测时建议佩戴射频防护眼镜。
（三）放大器带宽基础认知（适配通信、仪器、医疗三场景）

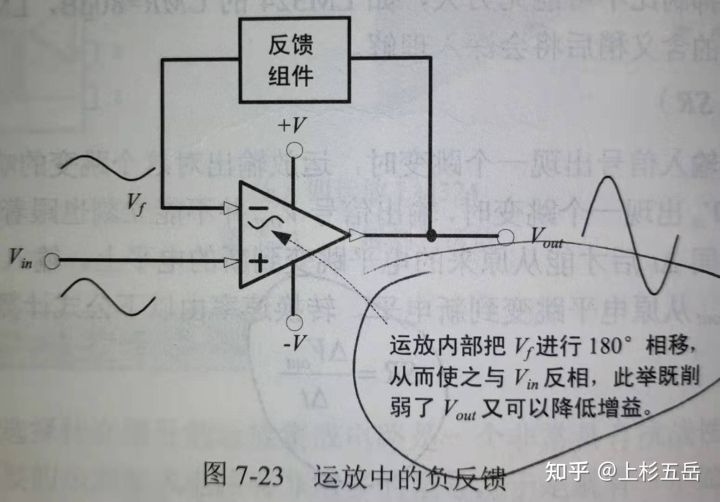

放大器带宽受限的根本原因在于运放内部各级寄生电容引入的极点导致增益随频率上升而下降，同时伴随相位滞后。当环路增益跨越0dB时，若相位裕度不足，负反馈可能退化为正反馈引发振荡-8。
核心参数速查表：
| 参数 | 物理意义 | 行业典型范围 |
|---|---|---|
| 增益带宽积（GBWP） | 增益与带宽的乘积，表征速度能力 | 通用运放1-10MHz，高速运放>100MHz |
| -3dB带宽（BW₋₃dB） | 增益降至最大值0.707倍时的频率范围 | 音频20Hz-20kHz，视频DC-100MHz，射频数MHz-数GHz |
| 相位裕度（PM） | 环路相位距-180°的余量 | 通常要求≥45°，推荐>60°以保证稳定性 |
| 压摆率（SR） | 输出电压最大变化速率（V/μs） | 通用运放0.5-10V/μs，高速运放>1000V/μs |
极简注释：增益带宽积（GBWP）是运放的一个恒定值——增益提高多少倍，带宽就相应压缩多少倍。例如GBWP=10MHz的运放，增益为10倍时，带宽约1MHz。理解这一关系是诊断带宽问题的关键。
三、核心检测方法
（一）放大器带宽初筛检测法（通信设备维修现场快速判断）
适用场景：通信设备现场维修、电子爱好者初步判断、不具备专业扫频仪器时的快速排查。
方法：方波响应观察法
方波信号包含丰富的频率成分（基频+奇次谐波），通过观察放大器对方波的响应，可以快速定位带宽问题，其效果远优于单纯的正弦波测试-23。
操作流程：
信号源设置：将信号发生器输出设置为方波，频率选择放大器预期带宽的约1/10（例如预期带宽100kHz，选择10kHz方波）。幅度控制在放大器线性工作区内。
示波器观察：示波器探头接放大器输出端，观察方波波形形状。
带宽问题判断标准：
上升沿和下降沿明显变缓（梯形波） → 高频响应不足，带宽偏低，-3dB点远低于预期。
顶部/底部倾斜（倾斜波形） → 低频响应不足，耦合电容或反馈网络中的电容值偏小。
出现振铃或过冲（带“尖刺”的方波） → 相位裕度不足，可能存在稳定性风险，有自激振荡趋势。
干净陡峭的方波边缘 → 带宽满足或超出需求，频率响应良好。
通信行业特别提示：通信设备（如对讲机、功放模块）的方波测试应在实际工作负载下进行（如50Ω假负载），切勿空载测试，否则可能因阻抗失配导致虚假波形。
（二）通用仪器检测法：信号发生器+示波器测带宽（新手重点掌握）
适用场景：电子维修店、研发实验室日常验证、不具备网络分析仪时的标准测量方案。
这是电子行业中最为常用且成本可控的带宽测量方法，使用信号发生器提供扫频正弦波激励，示波器或频谱分析仪读取输出幅度，通过计算增益下降3dB的频率点确定带宽-22。
操作流程：
第一步：测试系统搭建
信号发生器输出端 → 放大器输入端（中间建议串接3dB衰减器作为保护）
放大器输出端 → 示波器通道1（或频谱分析仪输入端）
确认所有连接器阻抗匹配（低频音频用BNC/高阻，射频用50Ω同轴电缆）
第二步：参数设置
信号发生器：输出正弦波，幅度设为-20dBm（约22.4mV RMS）或更低，确保放大器工作在线性区。扫频范围覆盖预期带宽的2-3倍-22。
示波器：垂直标度调整至信号清晰显示，使用“平均值”模式减少噪声干扰。对于数字示波器，建议开启其内置的波特图功能（如普源、Keysight部分机型支持），可自动绘制增益-频率曲线-23。
第三步：手动扫频测量
从低频起始点（如100Hz或1kHz）开始，记录输出信号幅度（Vpp或Vrms）。
逐步提高信号发生器频率（建议按1-2-5倍数步进：1kHz→2kHz→5kHz→10kHz…）。
当输出幅度下降到低频参考值的0.707倍（即约30%下降）时，记录此时频率——这就是-3dB带宽上限fH。
同理，向下扫频找到低频-3dB点fL（通常是直流或极低频）。
带宽计算公式：BW = fH − fL
第四步：结果判断
实测带宽 ≥ 放大器标称带宽 → 合格
实测带宽 < 标称带宽的70% → 故障，需检查反馈网络、负载匹配或元件老化
增益曲线存在明显凹陷或峰起 → 可能存在寄生振荡或匹配不良
测量要点：用信号发生器和示波器测带宽时，需要手动或自动扫频，记录输出幅度随频率的变化，计算增益并确定3dB带宽-22。
仪器行业特别提示：使用示波器测量带宽时，示波器自身的带宽和探头电容会引入误差。被测放大器输出阻抗较高时（如>1kΩ），需使用10:1或100:1无源探头，并考虑探头电容（通常10-15pF）对高频的衰减效应-。
（三）行业专业仪器检测法：矢量网络分析仪精准测带宽（通信射频/医疗电子进阶）
适用场景：通信射频放大器研发、5G基站模块测试、医疗高频设备质检、元器件供应商认证。
矢量网络分析仪（VNA）是目前测量放大器带宽最专业、最精准的设备，通过测量S₂₁参数（正向传输系数）直接获取增益-频率响应曲线-62-22。
操作流程：
第一步：系统校准（至关重要！）
使用SOLT校准件（Open/Short/Load）对VNA进行双端口校准（建议做全二端口校准），消除测试线缆、转接头和测试夹具带来的系统误差-22-62。
校准后的VNA系统误差典型值可控制在±0.1dB以内。
第二步：频率范围与参数设置
设置起始频率和终止频率，覆盖放大器预期带宽的2-5倍。例如测2.4GHz WiFi放大器，建议设置1GHz~4GHz扫频范围。
设置中频带宽（IF Bandwidth）：IF BW越小，动态范围越大、噪声越低，但扫频速度变慢。一般设为1kHz~10kHz即可-22。
设置扫描点数：建议201点或401点，点数越多分辨率越高但耗时越长。
显示格式：S₂₁幅度（Mag）→ dB模式。
第三步：连接与测量
VNA端口1 → 放大器输入 → 放大器输出 → VNA端口2
确保所有连接使用50Ω特性阻抗线缆和接头-22
启动扫频测量，读取S₂₁幅频曲线
第四步：数据分析与带宽判断
找到通带内最大增益点G_max（通常在中低频区域）
读取G_max−3dB对应的频率点fL和fH
带宽 = fH − fL
同时可评估带内增益平坦度（G_max与带内最小增益之差），通信设备通常要求≤±1dB
进阶测量技巧：在线检测（不拆焊）
对于PCB板上的SMD放大器，可使用射频探针台（RF Probe Station）配合微型探针，直接在板上测量，无需拆焊。
批量检测时，可配合定制测试夹具和自动化测试脚本，实现流水线高速筛选。
射频行业特别提示：测量高增益放大器（>40dB）时，需注意VNA的动态范围是否足够，避免输出端泄漏信号串扰到输入端造成虚假增益。必要时可在输入端加衰减器提高匹配度，并在测试结果中补偿。
四、补充模块
（一）三大应用场景下不同类型放大器的带宽检测重点
1. 通信射频放大器（LNA、PA、驱动放大器）
检测核心：小信号增益带宽 + 增益平坦度 + 输入/输出回波损耗（S₁₁、S₂₂）。射频LNA的带宽不仅要看-3dB点，还要关注带内增益波动（通常要求≤±0.5dB）-64。
检测重点：重点关注阻抗匹配状态——失配会导致带宽“缩水”和增益波动。使用VNA同时测量S₂₁和S₁₁，若S₁₁在带内明显恶化（如>-10dB），说明输入匹配网络失效。
2. 仪器/测试设备中的宽带放大器（示波器前端放大器、频谱仪IF放大器）
检测核心：平坦度 + 瞬态响应 + 过载恢复时间。仪器类放大器要求极高的增益平坦度（通常±0.1dB以内），任何微小波动都会影响测量精度-。
检测重点：必须使用经过校准的高精度测试系统，方波响应中的过冲和振铃（过冲>5%）视为不合格。
3. 医疗电子放大器（心电图前置放大器、超声探头接收放大器）
检测核心：低频响应（通常低至0.05Hz甚至DC）+ 共模抑制比（CMRR）+ 噪声性能。医疗生物电信号极微弱（μV级别），放大器的低频截止频率必须足够低才能保留信号中的低频成分-58。
检测重点：关注低频-3dB点是否过高（若fL>0.5Hz则不合格），以及电源干扰耦合情况。
（二）放大器带宽检测常见误区与避坑指南
| 误区 | 真实危害 | 正确做法 |
|---|---|---|
| 误区1：示波器带宽足够就能准确测放大器带宽 | 示波器探头和输入电容会加载被测电路，尤其当放大器输出阻抗较高（>1kΩ）时，探头电容（通常10-15pF）在高频下形成低阻抗负载，严重压缩实测带宽 | 使用10:1或100:1探头，或选用有源FET探头（低输入电容~1pF）。必要时在探头和输出端之间加缓冲器 |
| 误区2：信号发生器输出功率随意设置 | 大信号使放大器进入非线性区（饱和/压缩），增益下降，导致测出的带宽远小于真实小信号带宽 | 信号发生器输出≤-20dBm，确保放大器工作在线性区-22。增益超过20dB时考虑加衰减器 |
| 误区3：忽略电缆和接头的阻抗匹配 | 射频电缆不是50Ω特性阻抗时，信号反射导致增益曲线出现周期性波纹（驻波效应），带宽判断严重失真 | 使用50Ω同轴电缆，所有接头拧紧。射频测试前用VNA的TDR功能检查连接质量 |
| 误区4：只看-3dB带宽忽略相位裕度 | 放大器-3dB带宽合格但相位裕度不足，在闭环应用中极易自激振荡，现场表现为莫名其妙发热、输出波形畸变 | 测量闭环放大器的相位裕度（PM≥45°），或用方波响应检查是否有振铃/过冲 |
| 误区5：低频-3dB点靠“感觉”判断 | 忽略了耦合电容和反馈电容对低频截止频率的决定性影响，导致低频响应不足在音频、医疗应用中造成信号失真 | 逐级检查耦合电容和反馈网络中的电容值，用LCR表实测电容值是否与设计一致 |
（三）放大器带宽不足失效典型案例（实操参考）
案例1：通信基站LNA带宽不足导致接收灵敏度下降
故障现象：某5G基站接收机在2.6GHz频段灵敏度低于标准约5dB，远端弱信号完全无法解调。
检测过程：使用矢量网络分析仪测量LNA的S₂₁曲线，发现-3dB带宽上限实际为2.45GHz，而标称值为2.69GHz，带宽收缩了约240MHz。进一步检查发现LNA输入匹配网络中的并联电容已老化导致容量漂移，使输入阻抗在2.6GHz附近失配严重（S₁₁≈-6dB）。
解决方法：更换匹配电容（用高稳定性的COG/NPO电容替代原有X7R电容），重新匹配后S₁₁改善至-18dB，带宽恢复至2.68GHz，接收灵敏度恢复正常。
经验：射频LNA的带宽问题往往源于阻抗匹配网络，而非放大器本身。检测时应同时监测S₁₁和S₂₁。
案例2：医疗心电图机前置放大器低频截止点过高导致基线漂移
故障现象：某型号心电图机的ST段波形出现缓慢漂移，诊断中心判定为设备异常而非患者病情。
检测过程：用低频信号发生器（0.01Hz~10Hz）测试前置放大器频率响应，发现-3dB低频截止点为0.8Hz（设计指标为0.05Hz）。检查发现反馈网络中的耦合电容从10μF衰减至0.2μF（漏液失效）。
解决方法：更换为同规格钽电容后，低频截止点恢复至0.07Hz，ST段基线稳定。
经验：医疗电子放大器的低频响应检测不可忽视，使用信号发生器+示波器在极低频段（0.01Hz级）手动逐点测量是最可靠的方法。
五、结尾
（一）放大器带宽检测与改变的核心策略（三大场景分级排查法）
掌握放大器带宽检测与调整，核心是建立“场景匹配、分层诊断”的思维框架：
| 场景 | 优先检测方法 | 关键关注参数 | 常用改变带宽手段 |
|---|---|---|---|
| 通信射频 | VNA测量S₂₁ | -3dB带宽、平坦度、S₁₁ | 调整匹配网络、改变反馈电容 |
| 仪器测试 | 扫频仪/VNA | 平坦度、方波响应 | 精密反馈网络、专用补偿电容 |
| 医疗电子 | 低频扫频+方波 | fL截止点、共模抑制比 | 调整耦合电容、优化反馈网络 |
快速排查逻辑：
发现带宽不足 → 首先确认测量系统本身无误（仪器校准、探头匹配、阻抗匹配）
排除测量误差后 → 逐级定位：输入端匹配网络 → 放大器自身GBWP → 反馈网络 → 输出负载
带宽改变操作前 → 务必记录原始参数，小步调整并用方波实时验证稳定性
（二）放大器带宽检测的价值延伸（维护、采购与设计建议）
日常维护建议：
定期（每6-12个月）对关键设备中的放大器进行带宽抽检，特别是工作环境恶劣（高温、高湿、强振动）的工业现场和通信基站设备。使用信号发生器+示波器的简易扫频方案即可快速排查。
对于射频功放，建议同时记录增益-频率曲线的“指纹”，任何曲线形状的显著变化（如出现凹陷或峰起）都提示匹配网络或放大管性能退化。
采购与选型建议：
选择运算放大器时，目标应用带宽应在运放GBWP的1/5~1/10以内（即留出5-10倍余量），以确保闭环增益下的实际带宽充足。
对于宽带射频放大器，务必索要完整的S参数文件（s2p文件），而不是仅看标称带宽——S参数可反映全频段的匹配和增益特性。
医疗电子和工业测量场景中，优先选择经过AEC-Q100或ISO13485认证的放大器，其长期稳定性更有保障。
校准建议：
使用VNA进行带宽检测前，必须执行SOLT校准，校准周期建议每6个月或更换测试夹具后重新执行-22。
信号发生器和示波器建议每年送检一次，确保幅度精度和频率精度在有效期内。
（三）互动交流（分享你的放大器带宽检测实战经验）
你在日常工作中是否遇到过放大器带宽相关的棘手问题？欢迎在评论区分享交流：
通信设备维修中，你遇到过LNA带宽突然“缩水”但找不到原因的案例吗？最终如何排查解决的？
使用信号发生器+示波器测带宽时，遇到过示波器探头加载效应导致误判的经历吗？
音频功放或医疗电子设备中，低频截止点过高导致的信号失真问题，你用了什么方法诊断？
你在改变放大器带宽时，用过哪些电路技巧（如密勒补偿、零点补偿、T型反馈网络）？效果如何？
关注本专栏，后续将持续输出电子元器件检测与电路设计实战干货，助你在通信、仪器、医疗电子领域的技术进阶之路上稳步前行！
