哎呀，我说兄弟们，你们有没有遇到过这种憋屈事儿？新配的电脑，跑个大型游戏或者渲染视频的时候，突然就蓝屏了，或者直接给你黑脸重启。要不就是内存超频，参数调来调去，系统就是不稳，折腾得人上火。很多时候啊，问题就出在那个看似不起眼的dram votage上！这东西要是没搞明白，轻则性能上不去，重则硬件折寿甚至直接挂掉。

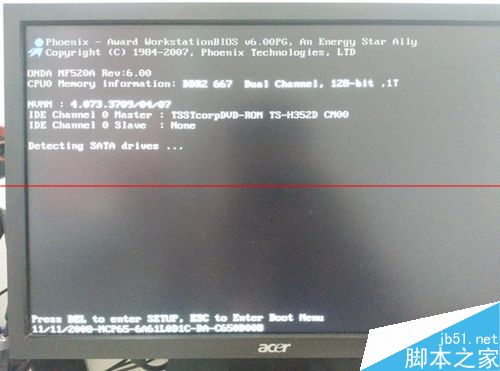

今天咱们就唠唠这个dram votage，把它掰开揉碎了讲清楚。你可别小看这内存电压，它可不是简单的一个数字。在主板BIOS里，你可能会看到一堆让人眼晕的电压选项，什么“DRAM Voltage”、“VDDQ”、“VTT”、“VREF”……这都是啥跟啥啊？简单说，给内存条供电的核心电压，规范名称叫VDDQ，JEDEC标准组织也叫它SSTL电压-3。大家在BIOS里最常见到的“DRAM Voltage”或者“内存电压”，通常指的就是它-5。这是决定内存芯片工作状态的根本电压。
光有核心电压还不够，为了确保高速信号传输的稳定和准确，DDR内存还需要两个特别关键的“辅助电压”：一个叫终端电压（Termination Voltage，也叫VTT），另一个叫参考电压（Reference Voltage，也叫VREF）-8。终端电压的作用是防止信号在传输线末端反射形成干扰，它的值默认是核心电压VDDQ的一半-1。而参考电压更像个“裁判”，内存控制器用它来判读信号是“0”还是“1”——信号电压比VREF高就是“1”，比它低就是“0”，它的默认值通常也是VDDQ的一半-3。所以你看，一个dram votage体系，实际上是一组电压的精密配合，任何一个掉了链子，信号就会出错，蓝屏、死机这些烦心事就跟着来了。
知道了这些电压是干啥的，咱们再瞅瞅它们这些年是咋越变越低的。这就像汽车发动机，不断追求用更少的油跑更快的路。我给大家整理了个小表格，一看就明白：
| DDR 代际 | 典型工作电压 (VDDQ) | 主要进步与影响 |
|---|---|---|
| DDR | 2.5V | 早期标准，功耗和发热相对较高。 |
| DDR2 | 1.8V | 电压显著降低，成为当时主流-8。 |
| DDR3 | 1.5V | 功耗比DDR2再降约16.3%，能效提升明显-8。 |
| DDR4/LPDDR4 | 1.2V | 目前主流标准，全面进入低电压时代。 |
| 未来趋势 | 1.1V 甚至更低 | 面向物联网、穿戴设备，追求极致能效-2。 |
电压往下走，最大的好处就是省电、发热小。特别是现在人人都离不开的手机、平板、笔记本，电池续航可是命根子。内存电压低一点，整机续航就能长一截。像一些高端的低功耗串行闪存，工作电压已经干到1.2V了，比1.8V的老产品能省下多达33%的功耗-2。这省出来的电，多刷半小时视频它不香吗？
不过你可能会想，电压低了，性能会不会也怂了？这就是工程师们的牛X之处了。他们在芯片内部搞起了“精装修”，集成了各种片上电压发生器-9。简单说，内存条只从主板取一个标准的输入电压（比如1.2V），但内部不同的电路单元需要不同的电压来高效、稳定地工作。比如，为了确保内存单元格子（Cell）的数据不丢失，可能需要一个负电压（VBB）加到阵列基板上；为了驱动字线充分打开晶体管，又需要一个升压的电压（VPP）-9。这些五花八门的内部电压，现在都能在芯片内部自己生成和精准调节，这就是为什么现代内存能在更低的核心电压下，反而实现更高速度和更稳运行的原因。
所以，调整dram votage是个技术活，特别是喜欢超频的玩家。调得太低，内存吃不饱，肯定不稳定；调得过头，虽然可能一时爽快，但长期高压高温会让电子元件加速老化，漏电增加，说不准哪天就“猝死”了。这可不是吓唬你，电压这东西，真是“增之一分则太肥，减之一分则太瘦”，最好是在保证稳定的前提下，尽可能用低的电压，这对硬件寿命和系统发热都有好处。
1. 网友“超频小白”问：大佬，我在BIOS里看到DRAM Voltage、VDDQ、VTT好几个电压选项，我超频的时候到底该调哪个？调多少合适？
答：嘿，兄弟别慌，刚开始都这样，看啥都像天书。咱们化繁为简：
主调对象：你首要关注和调整的，就是那个通常标为 “DRAM Voltage”或“VDDQ” 的选项。这就是内存的核心供电电压。超频时，尤其是提高了频率或收紧了时序，内存需要更强的动力，适当提升这个电压是必须的。
辅助电压：VTT（终端电压） 和 VREF（参考电压） 在大多数情况下，主板会自动设置为与DRAM Voltage关联的值（比如一半）。除非你进行极限超频，发现调整主电压后依然不稳定，可以尝试对这两个电压进行微调（比如将VREF从0.500x微调到0.505x）-3。新手强烈建议不要动它们，保持Auto（自动）就好。
调整多少：这个问题没有标准答案，因为每根内存的体质（“雕”还是“雷”）都不一样。安全第一！建议以标准电压（如DDR4是1.2V）为起点，每次增加0.01V或0.02V，然后用MemTest64等工具严格测试稳定性。对于日常超频，电压提升建议控制在0.1V-0.15V以内（例如从1.2V到1.35V）。务必做好散热！电压升高带来的发热量会增加很多。
2. 网友“嵌入式萌新”问：我是做物联网设备开发的，最近在设计选用存储器，特别关注功耗。低电压DRAM（比如1.2V甚至1.1V的）除了省电，还能带来其他好处吗？
答：这位同学问到点子上了！低电压DRAM对物联网、穿戴设备这类产品来说，简直是“梦中情存”。它的好处是一连串的：
核心优势-节能：这是最直接的。工作电压从1.8V降至1.2V，功耗可能降低三分之一-2，直接延长设备续航，或者允许使用更小容量的电池，减小产品体积和重量-2。
简化设计：如果你的主控芯片（SoC/MCU）也使用1.2V或类似低电压，那么整个系统的电源设计就能大大简化。你不再需要复杂的多路电源管理芯片（PMIC）来分别产生不同的电压轨，可能一个简单的LDO（低压差线性稳压器）就够了，既节省了电路板空间，也降低了物料成本-2。
降低噪声：更低的电压通常意味着更小的信号摆幅，有助于减少电源噪声和信号间的串扰，提升系统的整体电磁兼容性（EMC）性能-2。
兼容与便利：现在很多低电压存储器（如1.2V的串行闪存）在封装和接口上都与上一代1.8V产品兼容，软件驱动也无需大改，让工程师能平滑过渡，快速应用到新产品设计中-2。
3. 网友“折腾党老王”问：我发现我的电脑在夏天环境温度高的时候，内存偶尔会报错，冬天就没事。这和电压有关系吗？需要手动调吗？
答：老王你这问题非常典型，这绝对和电压/温度有关！半导体器件有个特性：温度升高时，内部晶体管的阈值电压等参数会漂移，延迟会增加。也就是说，在同样的工作电压和频率下，高温会使内存“体质变虚”，更容易出错。
这就是为什么很多高端主板和内存本身都带有温度传感器。有些先进的系统甚至采用了 “自适应电压控制” 技术-10，能根据温度（以及制造工艺偏差）实时微调供电电压，来补偿高温带来的性能衰减，确保全程稳定。
对于你这种情况：
首要检查散热：确保机箱风道通畅，内存区域没有形成积热死角。可以考虑给内存加装散热马甲甚至小风扇。
考虑“冬夏模式”：如果你非常爱折腾，可以进BIOS设置两套参数。夏天环境温度高时，在原有稳定超频设置的基础上，将DRAM Voltage稍微提升0.01V-0.02V，作为温度补偿。冬天再调回来。这算是一个进阶玩法。
回归稳定：最省心的办法，就是在夏天最热的时候，跑一次内存压力测试，如果发现不稳定，就稍微放宽一点时序（比如把CL值加1），或者把频率略微降低一档。用小幅性能换取绝对稳定，对于日常使用来说往往是更明智的选择。
希望这些能帮到大家！玩机有风险，折腾需谨慎，咱们下回再聊！
